Vælg og placer med vision
NeoDen4 Vælg og sted med vision Video
NeoDen4 Vælg og placer med vision
Feature

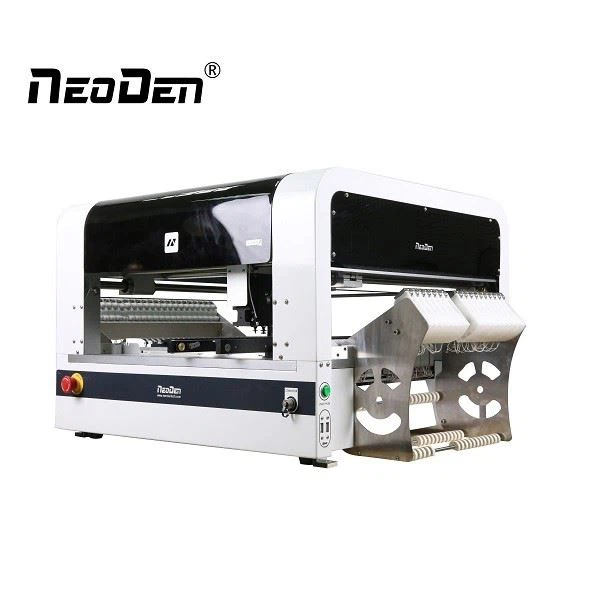

NeoDen4 Pick and place's Vision system pick and place maskine NeoDen4, med høj hastighed og nøjagtighed, kompakt i kroppen, lav effekt, stabil kvalitet og nem betjening.
Det vedtager vores nyudviklede fodringssystem, som kan hjælpe med at udskifte tapen nemt og installere problemfrit, sammen med dets vision-system og skinnefødesystem, forpligtet til at skabe den store værdi for kunderne i den faktiske PCB-produktion.
Specifikation
| Produktnavn | NeoDen4 Vælg og placer med vision | Komponentområde | Mindste størrelse: 0201 |
| Maskinstil | Enkelt portal med 4 hoveder | Største størrelse: TQFP240 | |
| Placeringsrate | 4,000CPH | Max højde: 5mm | |
| Ekstern dimension | L 680*B 870*H 460mm | Foderautomater | 48 stk |
| Max anvendeligt PCB | 290mm * 1200mm | Gennemsnitlig arbejdskraft | 220V/160W |
detaljer
On-line dobbelte skinner
Maskiner udstyret med auto-loading skinnesystem kan rumme brædder fra til i bredden og i længden.
Skinnesystemet tillader automatisk fremføring af PCB'er, automatisk justering af brættet med kameraet og automatisk udkast fra forsiden af maskinen eller bagfra.
Fire højpræcisionsdyser
1. En hvilken som helst størrelse dyse kan installeres på et hvilket som helst af de fire steder i hovedet.
2. Monteringshovedet er designet på en ophængt, fuldt symmetrisk og høj grad af koblingsmåde, mere skånsom og mere effektiv udstyret med fire højpræcisions monteringshoveder, monteres samtidigt med 360 graders rotation ved -180 til 180 .
48 8mm tape-og-rulle-fremførere
De elektriske fødere er billige, men sofistikerede mikroprocessorstyrede enheder parret vil tapeskrællere.
NeoDen4 kan rumme op til 48 8mm tape-og-rulle-fremførere på dens venstre og højre skinner, og enhver størrelse feeder (8, 12, 16 og 24 mm) kan installeres i enhver kombination eller rækkefølge til venstre og højre side af maskinen.
Mængden af ledig plads til bakke-fodrede komponenter og korte bånd afhænger af den tilgængelige ejendom på bordet.
Synssystem
Det nedadvendte kamera:
På hovedet bruges til præcis placering af foderautomater og PCB-placeringspunkter.
Det opadrettede kamera:
Synssystemet beregner forskellen mellem den ideelle og faktiske position (både XY og rotation), og korrigerer derefter for enhver fejl, før komponenten placeres præcist.
Pakke
Dyseinformation
Fungere
Vælg tilsvarende dyser (en eller flere er alle acceptable) i henhold til komponenterne og dysen, der er indstillet på maskinen, så vil maskinen automatisk tildele hver feeder for at opfylde kravene til enkelthovedarbejde eller multihoveder, der arbejder sammen. Har også detekteringsfunktioner på denne vare.
Juster
Dysen vil flugte med komponentens overside på tilsvarende fødere, når du klikker på dette element.
Noter
1. Indholdet inkluderer alle funktioner i NeoDen4, hvoraf nogle muligvis ikke er udstyret på din maskine.
2. Grundlæggende træning og grundlæggende SMT-viden er påkrævet for en operatør.
3. For rutinemæssig inspektion og reparation, kontakt venligst salgsafdelingen for betjeningsinstruktioner.
Sørg for one-stop SMT-samlingsproduktionslinje
Ofte stillede spørgsmål
Q1: Leverer du softwareopdateringer?
A: Kunder, der køber vores maskine, kan vi tilbyde gratis opgraderingssoftware til dig.
Q2:Hvordan kan jeg købe maskine hos dig?
A: (1) Kontakt os online eller via e-mail
(2) Forhandle og bekræfte den endelige pris, forsendelse, betalingsmetode og andre vilkår
(3) Send dig perfroma-fakturaen og bekræft din ordre
(4) Foretag betalingen i henhold til metoden angivet på proforma nvoice
(5) Vi forbereder din ordre i henhold til proformafakturaen efter bekræftelse af din fulde betaling. Og 100% kvalitetstjek inden forsendelse
(6) Send din ordre via ekspres eller med fly eller til søs.
Q3: Hvilke produkter sælger du?
A: Vores firma handler med følgende produkter:
SMT udstyr
SMT tilbehør: Feeders, Feeder dele
SMT dyser, dyserensemaskine, dysefilter
Om os
fabrik
certificering
udstilling
Hvis du har brug for, er du velkommen til at kontakte os!
