Hvordan indstiller man referencepunkter og kalibrerer komponenter på NeoDen N10P SMT-maskinen?

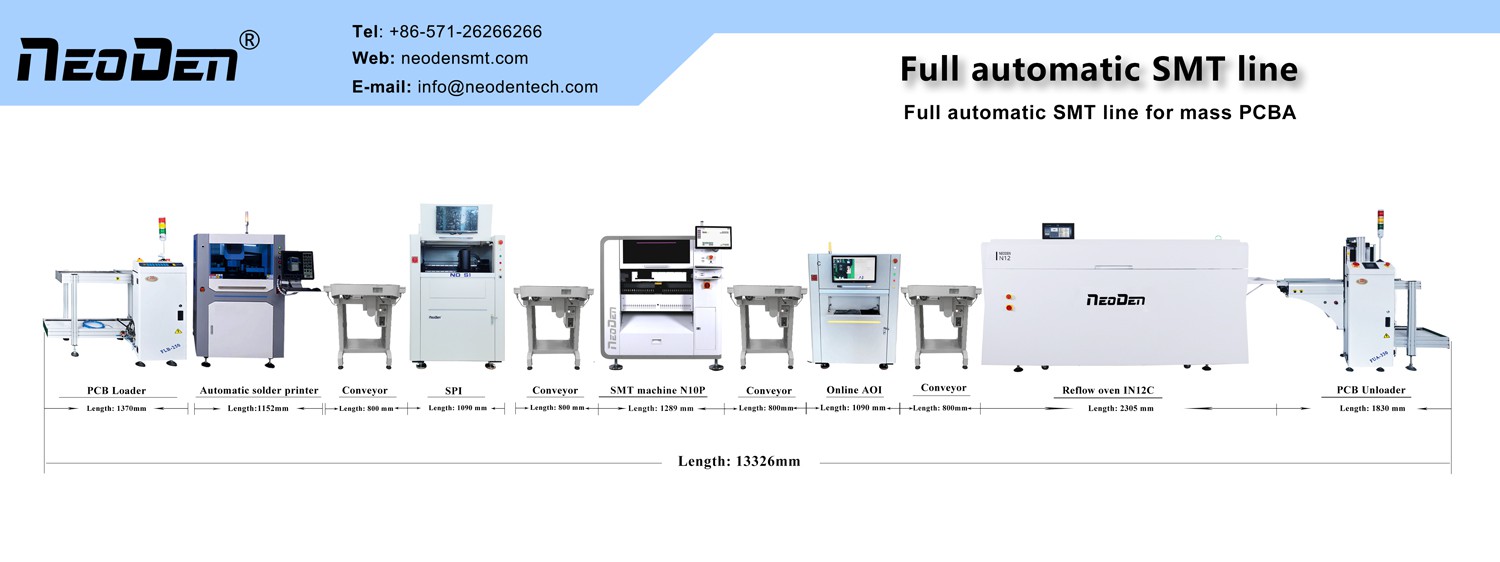

Indledning

I elektronikfremstillingsindustrien,høj-præcisionSMT maskineer en kerneproces til at sikre produktkvalitet og stabilitet. Som en meget anerkendt højhastigheds-placeringsmaskine erNeoDen N10Pleverer enestående ydeevne for at imødekomme de høje-præcisionskrav til placering af forskellige komplekse printkort. Men for fuldt ud at frigøre dets potentiale, er det afgørende at beherske ordentlige programmeringsteknikker-især "fagets tricks" til opsætning af referencepunkter og komponentkalibrering-.

Dette blogindlæg vil dykke ned i nøgleindsigter fraNeoDen N10P brugermanual, der giver en-dybdegående analyse af, hvordan man opnår præcisionsplacering på millisekund-niveau på hvert printkort gennem omhyggelige operationer.

I. Etablering af grundlaget for præcision: PCB Fiducial Points og Origin Settings

PCB-referencepunkter og oprindelsen tjener som maskinens "GPS" til identifikation og positionering af PCB'er, og fungerer som udgangspunkt og reference for alle placeringshandlinger. Enhver afvigelse på dette stadium kompromitterer den efterfølgende komponentplaceringsnøjagtighed.

1. Hvad er PCB-oprindelse og fiducial points?

• PCB oprindelse:Dette tjener som det beregningsmæssige referencepunkt mellem PCB-koordinatsystemet og maskinkoordinatsystemet. I placeringsfilen er kun oprindelseskoordinaterne maskinkoordinater; alle andre komponentkoordinater er relative til denne oprindelse.
• Retpunkt:Typisk specielle mærker på printkortet. Disse bruges af machine vision-systemet til præcist at identificere og korrigere printets position og orientering, der kompenserer for mindre afvigelser, der kan opstå under PCB-transport på banen. NeoDen N10P er udstyret med venstre og højre referencepunktkameraer til nøjagtig identifikation af disse mærker.

2. Hvordan indstilles PCB-oprindelsen?

NeoDen N10P tilbyder to metoder til indstilling af PCB-oprindelsen:

• Automatisk beregningstilstand:For almindelige rektangulære printkort beregner softwaren automatisk oprindelsespositionen baseret på "PCB's nederste højre hjørne"-placering i "Systemindstillinger" kombineret med printkortets XY-dimensioner og kantbredde. Dette er en effektiv og hurtig metode.
• Manuel kalibreringstilstand:Hvis dit printkort har en uregelmæssig form eller ikke er-rektangulært, skal du fjerne markeringen af ​​"Beregn automatisk" og bruge knappen "Juster" til manuelt at lokalisere og låse oprindelsen.

3. Hvordan indstilles PCB-referencepunkter?

Referencepunkter er typisk indstillet i "PCB"-programmeringsgrænsefladen for at forbedre placeringsnøjagtigheden under panelisering.

• Klik på knappen "Tilføj" for at tilføje et referencepunkt.
• Brug referencepunktkameraet i funktionen "Position [Align]" for at låse referencepunktet.
• Hvis filen blev importeret via en koordinatfil, og manuel programmering ikke er valgt, er denne funktion kun til visning af referencepunktparametre. Det vil ikke ændre koordinatværdier for at forhindre indførelse af fejl.
• Når manuel programmering er aktiveret, kan referencepunktkameraet bruges til at søge efter og gemme referencepunktkoordinater.

Ved præcist at indstille printets oprindelse og referencepunkter etablerer du et solidt grundlag for placeringsnøjagtighed på tværs af alle efterfølgende komponenter.

II. Mestring af essensen af ​​placering: Visuel kalibrering af komponenter

Komponentkalibrering er endnu et kritisk trin for høj-præcisionsplacering. Den anvender et maskinsynssystem til at udføre sekundær verifikation på plukkede komponenter, der sikrer, at deres position, vinkel og dimensioner opfylder specifikationerne, og korrigerer derved mindre afvigelser, der kan forekomme under plukkeprocessen.

1. Fire kerne visuelle kalibreringsmetoder

NeoDen N10P tilbyder fire primære visuelle kalibreringsmetoder. Vælg baseret på komponenttype og præcisionskrav:

• Ingen handling:Direkte placering uden kamerainspektion. Anbefales ikke, medmindre kravene til komponentpræcision er ekstremt lave.
• Fly Calib:Velegnet til små komponenter som modstande og kondensatorer. Det flyvende kamera tager hurtigt billeder og udfører genkendelse/korrektion under pluk-og-hovedbevægelser, hvilket giver høj effektivitet.
• IC-kalibrering:Velegnet til IC-komponenter med større tonehøjder, såsom SOP-pakker. Høj-præcisionsgenkendelse opstår, når placeringshovedet når IC-kameraet.
• IC Rotate Calibration:Designet til høj-præcisions-IC'er. Maskinen udfører en indledende genkendelse, justerer derefter vinklen og genkender-, indtil vinklen opfylder kravene, hvilket sikrer enestående placeringsnøjagtighed.

2. Opsætning og test af kalibreringsparametre

Konfigurer komponentparametre korrekt for at sikre visuel kalibreringsnøjagtighed.

• Få komponentdimensioner:Længde og bredde kan erhverves via "Genkendelsestest" eller "Fototest." Disse tests validerer parametre som "Eksponering", "Flash" og "Lysstyrke".
• Juster placeringshastighed og højde:For at forbedre placeringsnøjagtigheden, især for modstande, kondensatorer og præcisions-IC'er på 0402-størrelse eller mindre, skal du reducere X--aksen og Y--aksens bevægelseshastigheder. Derudover anbefales placeringshøjden generelt at være 0,2 mm mindre end komponentens tykkelse.
• Indstil støjreduktion:Under komponentgenkendelse kan lyse pletter eller andre interferenspunkter forårsage inkonsistente genkendelsesområder, hvilket kan føre til afvisninger. Konfiguration af støjreduktionsparametre løser effektivt dette problem.

III. Sikring af placeringsnøjagtighed: Daglig vedligeholdelse og fejlfinding

Høj-præcisionsplacering afhænger ikke kun af korrekt programmering, men også på daglig vedligeholdelse af udstyr og rettidig fejlfinding.

1. Forebyggelse Først, regelmæssig vedligeholdelse

• Oprethold renlighed:Sørg for, at arbejdsområdet er fri for snavs, og at sporene er rene. Vær særlig opmærksom på at holde alle kameralinser -fri, da forurening påvirker den visuelle genkendelses nøjagtighed.
• InspiceresugningDyser: Kontroller regelmæssigt dyserne for snavs eller deformation, rens eller udskift dem efter behov.
• Undgå magnetisk interferens:Hold magnetiske materialer væk fra X--aksen og Y--aksens magnetiske skalaer for at forhindre nøjagtighedsproblemer.

2. Almindelige nøjagtighedsproblemer og løsninger

Hvis der opstår problemer med placeringsnøjagtighed, omfatter almindelige årsager:

• Genkendelsesfejl:Tjek for interferenspunkter på dysen eller placeringshovedet. Udskift dysen, eller gør interferenspunkterne sorte.
• Referencepunkt ikke fundet:Typisk forårsaget af forkerte oprindelsesindstillinger eller at maskinen ikke kan lokalisere referencepunktet. Bekræft oprindelsesindstillinger.
• Upræcis kalibrering:Vedvarende problemer kan kræve kamerakalibrering eller finindstilling af-dysernes midterposition.

Konklusion

NeoDen N10P's høje-præcisionsplaceringsevne er ikke blot en funktion, men bygget på streng programmeringslogik og omhyggelig betjening. Ved grundigt at forstå og mestre PCB-referencepunkt og -opsætningsmetoder, sammen med forskellige visuelle kalibreringsteknikker, kan du forbedre produktionseffektiviteten og produktkvaliteten markant. Husk, at hvert omhyggeligt trin omsættes til overlegen slutproduktkvalitet.

Skulle du støde på problemer under drift eller ønsker at lære mere om NeoDen N10P's vedligeholdelsesdetaljer, bedes du venligstkontakt osnår som helst. Vores professionelle team står klar til at yde dedikeret support.
