Højhastigheds SMT-samlemaskine
PCB samlemaskine
Denne automatiske SMT-linje er velegnet til prototyper og små-mellemstore til en overkommelig pris.
Trin 1. Semi-automatisk stencilprinter YS350
Model | YS350 |
Dimensioner | 850×720×1650 mm |
Platform størrelse | 320×400 mm |
PCB størrelse | 250×350 mm |
Skabelonstørrelse | 550×680 mm |
Udskrivningshastighed | 0~8000 mm/min |
PCB tykkelse | {{0}}.2~2.0mm |
PCB Tuning rækkevidde | Forside/Side plus 10 mm |
Platform højde | 180 mm |
Gentagelighed | ±0.02 mm |
Positioneringstilstand | Udvendigt/referencehul |
Strømforsyning | 220V 50HZ/60HZ |
Vægt | 300 kg |

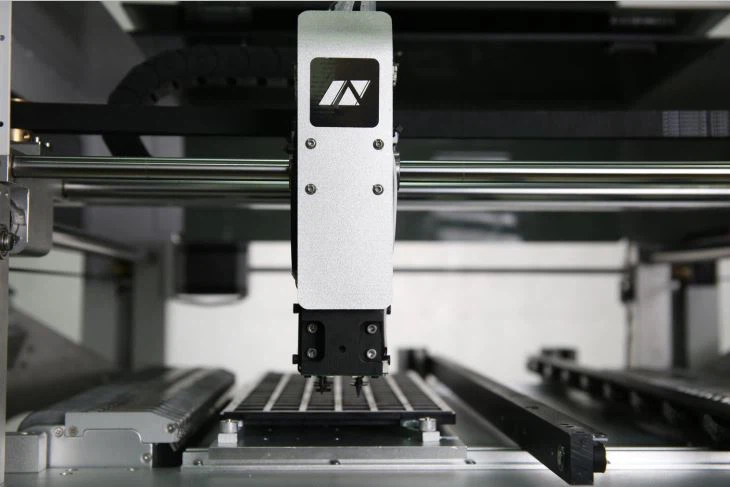

Trin 2. Vælg og placer maskine NeoDen4
NeoDen4 er en pick-and-place-maskine med komponentfleksibilitet, PCB-fleksibilitet og produktionsfleksibilitet. Den er udstyret med dobbelte CCD-kameraer, autoskinner, automatiske elektroniske feeders og 4 placeringshoveder, som kan understøtte monteringen af 0201, BGA, QFN.
Teknisk data
Model | NeoDen4 |
Maskinstil | Enkelt portal med 4 hoveder |
Justering | Scenesyn |
Placeringsrate | Vision om:5,000CPH |
Synet slukket | 10,000CPH (optimal) |
Foderkapacitet | Tapeføder: 48 (alle 8 mm) |
Vibrationsføder: 5 | |
Bakkeføder: 45 | |
Komponentområde | Mindste størrelse: 0201 |
Største størrelse | 32x32 mm (Pitch 0,5 mm) |
Max højde | 5 mm |
Rotation | ±180 grader |
Placeringsnøjagtighed | ±0.02 mm |
X-Y Gentagelighed | ±0.02 mm |
Board Dimension | Maksimum:310 x 1.500 mm |
Minimum:350 x 400 mm (ekstraudstyr) | |
| 140 x1.500 mm (ekstraudstyr) | |
Hovedkontrol | GUI |
Strøm forsyning | 110V/220V |
Strøm | 180W |
Udvendige mål (mm) | Maskinstørrelse:870(L)x680(W)x480(H) |
Pakningsstørrelse | 940(L)x740(W)x600(H) |
Vægt | Nettovægt:60 kg |
Bruttovægt:80 kg |
Standard tilbehørsliste
1) Vælg og placer maskine NeoDen4: 1
2) Antal dyse: 6
3) 8G flashdrev: 1
4) Netledning (5M): 1
5) Videotræningskursus: 1
6) Dobbeltsidet klæbende tape: 2
7) Unbrakonøgle Sæt:5
8) Værktøjskasse:1
9) Spoleholderstativ:1
10) Vibrationsføder:1
11) Skinnedele:4
12) Brugervejledning:1
Trin 3. SMT-transportør J08
Model | J08 |
Transportør længde | 0.8m |
Strømforsyning | 220V |
Pakningsstørrelse | 870x720x240 mm |
Bruttovægt | 49 kg |
Trin 4. Reflow Ovn T-5L
Model | T-5L |
Komponent Max Højde | 55 mm |
Komponent standardhøjde | 20 mm |
Transportbåndsbredde | 300 mm |
Varmezoner | 5 |
Peak Power | 7000W |
Pakningsstørrelse | 1900x700x1280mm |
Bruttovægt | 220 kg |
Garanti
Garantiperioden er 2 år for NeoDen4 og 1 år for andre maskiner fra købstidspunktet og livslang servicesupport samt en langvarig-fabriksprislevering.
NeoDen vil levere online Q/A og fejlfindingssupport og teknisk rådgivning.
Betaling og levering
1) Betalingsmetode: PayPal, West Union, kreditkort osv
2) Standard leveringsmetode er via TNT (dør til dør), medmindre specifikke krav fra kunden.
3) Leveringstid: 3-7 hverdage.
Om os
1. NeoDen er en professionel designer og producent af desktop pick and place maskine med 30 patenter og CE-certifikat.
2. I alt 10 agenturer i Japan, Indien, Holland, Sydkorea, Iran, Tyrkiet, Brasilien og Chile, hvilket hjælper med at yde direkte service og bedre kommunikation i lokale territorier.
3. Efter-serviceteamet består af 14 professionelle ingeniører, som hjælper med at besvare kunders forespørgsler og forespørgsler inden for 8 timer, levere professionelle løsninger inden for 24 timer både på hverdage og helligdage.
4. NeoDen bruger standard eksportemballage, som er den genbrugte trækasse, ikke kun sikrere ved transport, men også bedre i miljøbeskyttelse.
Kvalitet
Siden lanceringen af 1. generation TM220A til 4. generation NeoDen4 har vores maskiner fået masser af bifald fra kunder verden over, her er nogle feedback- og placeringsvideoer til din venlige reference.
1.0603, SOT23, MSOP20:https://www.youtube.com/watch?v=Vdg1c-LzkRk
2.NeoDen4 bygger en SOM100:https://youtu.be/6-JrNvjJYMw
Desuden har NeoDen ejet TUV NORD CE-certifikat siden 2015, vedhæftet dokumenterne til din venlige reference.
Omkostningseffektivt-
NeoDen PnP-maskiner er bredt understøttet på grund af dens høje nøjagtighed, stabile ydeevne, pålidelige kvalitet til overkommelig pris.
Fra prototyping til produktion.
NeoDen-produkter er specielt designet til hjemmelavere, nystartede-ejere, laboratorieforskere eller elektronikingeniører, som ønsker at lave prototyper eller små-mellemstore batchproduktioner.
Komponentområdet: 0201, 0402, SOT, SOP, TQFP, BGA, QFN osv.
Nem at betjene
Med indbygget-pc behøver du kun en skærm og et tastatur til at vise og styre maskinen.
A. Generer koordinatfil fra PCB-designsoftware (AD, Eagle, KiCad, Upverter osv.).
B. Hvis du ikke har PCB layout, kan du også nemt programmere en arbejdsfil ved hjælp af vision system.
Professionel og effektiv support
NeoDen har et professionelt og erfarent-eftersalgsteam. Når der opstår et problem, vil vores tekniker gøre sit bedste for at levere en løsning via e-mail/skype/opkald på kort tid, enten på hverdage eller helligdage.
