Vælg og placer maskine neoden4 med skinner

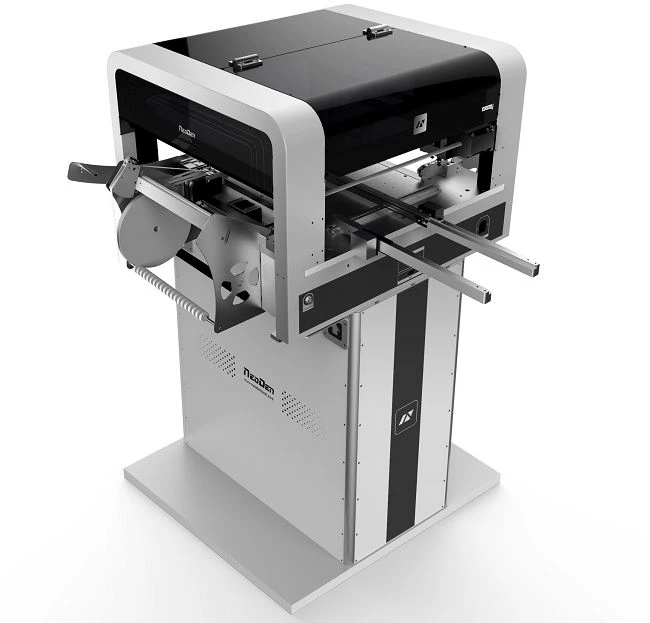

Introduktion af Neoden4 SMT -maskine
NEODEN4, 4. generations valg og placeringsmaskine fra Neoden Tech., Blev uafhængigt designet og udviklet med patenter og CE -certifikat.
Denne maskine udstyret med dobbeltkameraer, fire hoveder, bilskinner, elektronisk feeder, to transportporte, der opnår høj nøjagtighed, enkel struktur, stabil ydelse og let drift. Det vedtager vores nyudviklede fodringssystem, der kan hjælpe med at udskifte båndet let og installere jævnt sammen med dets visionsystem og skinnens fodringssystem,forpligtet til at skabe den store værdi for kunder i faktisk PCB -produktion.
Tjek video på YouTube:https://www.youtube.com/watch?v{/2 }p7ddstxiqo
Hvorfor vælge Neoden4?
1. Vision System
Et op - udseende kamera og et ned - udseende kamera identificerer og kalibrerer de forskellige komponenter samtidigt og forbedrer enormt nøjagtigheden af placering fra 0201 til BGA.

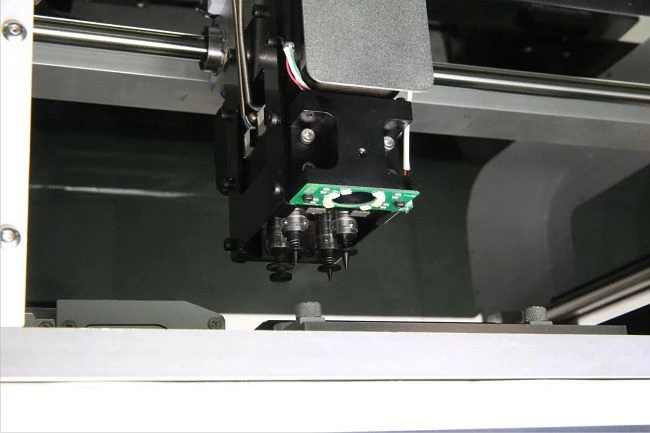

2. Fire præcisionshoveder
4 Høj - Præcisionsplaceringshoveder med ± 180 graders rotation, der vedtager suspenderet, fuldt symmetrisk og høj grad af koblings måde for at sikre, at den kan montere komponenter med højere plads, mere blid og mere nøjagtig.

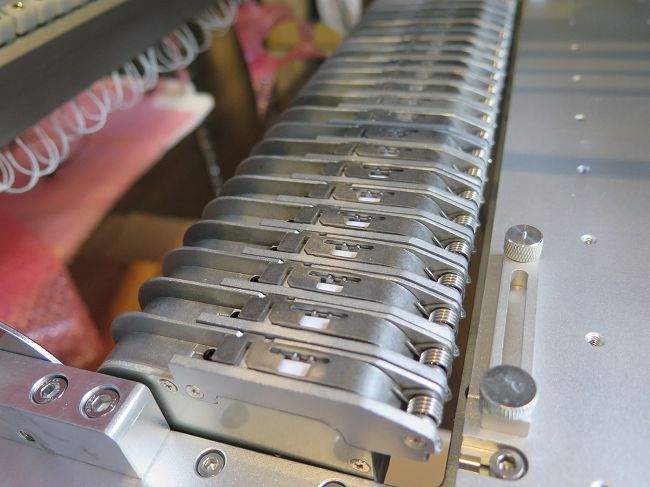

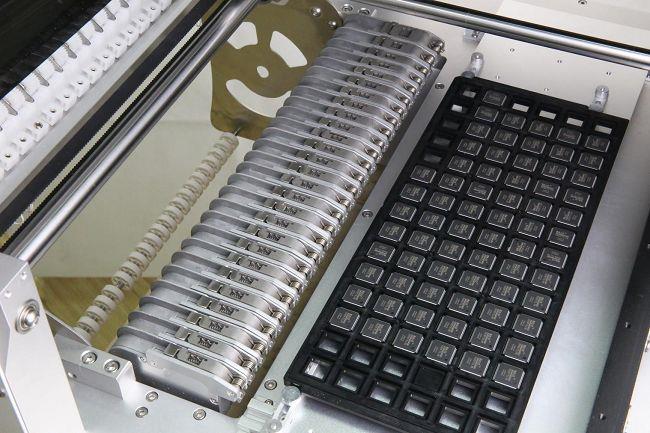

3. Auto elektroniske fodere
Vedtager teknik til fodringsfejlkorrektioner for at hjælpe med at udjævne plukningen og reducere afvigelsen.

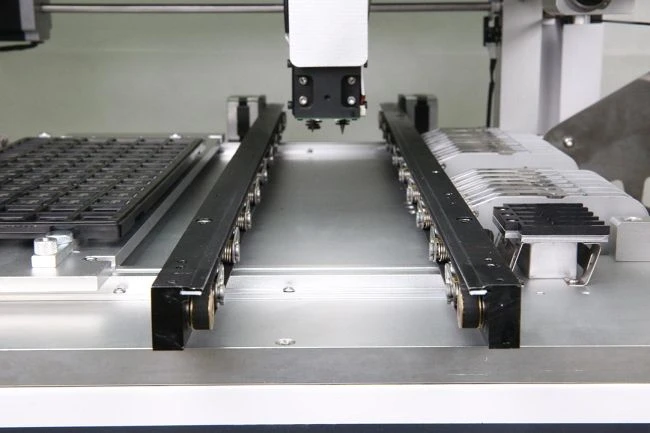

4. bilskinner opnår kontinuerlig placering
1,5 m bilskinner kunne forbindes med universelle transportører for at opnå kontinuerlig placering.
5. Generel transportør understøttes
Med en transportport kan en - stop SMT -produktionslinje indstilles, hvilket er mere tid - besparelse og arbejdskraft - besparelse.
6. Understøtter opgradering af ekstern system
Neoden vil give et liv - lang teknisk service og systemopgradering.
7. Industriel pc -bundkort
32G Solid State -drev, læs/skriv hurtigere og mere stabil med strøm - off -beskyttelsesfunktion.
Specifikation
|
Model |
Vælg og placer maskine neoden4 med skinner |
Foderkapacitet |
Båndføder: 48 (alle 8 mm) |
|
Maskinstil |
Enkelt gantry med 4 hoveder |
Vibrationsføder: 5 | |
|
Justering |
Scenesyn |
Bakkeføder: 5 | |
| Placeringshastighed |
Vision on: 5.000cph |
Komponentområde |
Den mindste størrelse: 0201 |
|
Vision Off: 10.000 cph (optimal) |
Største størrelse: 32x32mm (blyhøjde 0,5 mm) |
||
|
Maks. Højde |
5 mm | Max Board Dimension (MM) |
310 x 1500 mm |
|
Rotation |
± 180 grad |
140 x1500 mm (med 1 vaffelbakke) | |
|
Placeringsnøjagtighed |
± 0,02 mm |
Hovedkontrol |
GUI |
|
X - y gentagelighed |
± 0,02 mm |
Elektricitetsforsyning |
110V/220V |
| Magt | 180W | Vægt |
Nettovægt: 60 kg |
| Eksterne dimensioner (mm) |
Maskinstørrelse: 870 (l) x680 (w) x480 (h) |
Bruttovægt: 80 kg |
|
|
Pakningsstørrelse: 940 (L) x740 (W) x600 (H) |

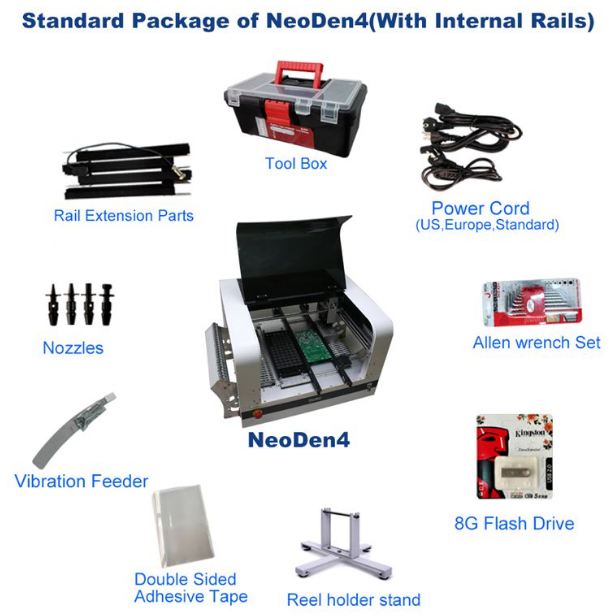

Tilbehør
Garanti
Garantiperioden er 2 år fra købstidspunktet og livslang servicestøtte såvel som en lang - Term Factory Price Supply. Neoden leverer online Q/A og fejlfinding af support og teknisk rådgivningstjeneste.
