NeoDen4 SMT maskinfabrikant Video
Funktion

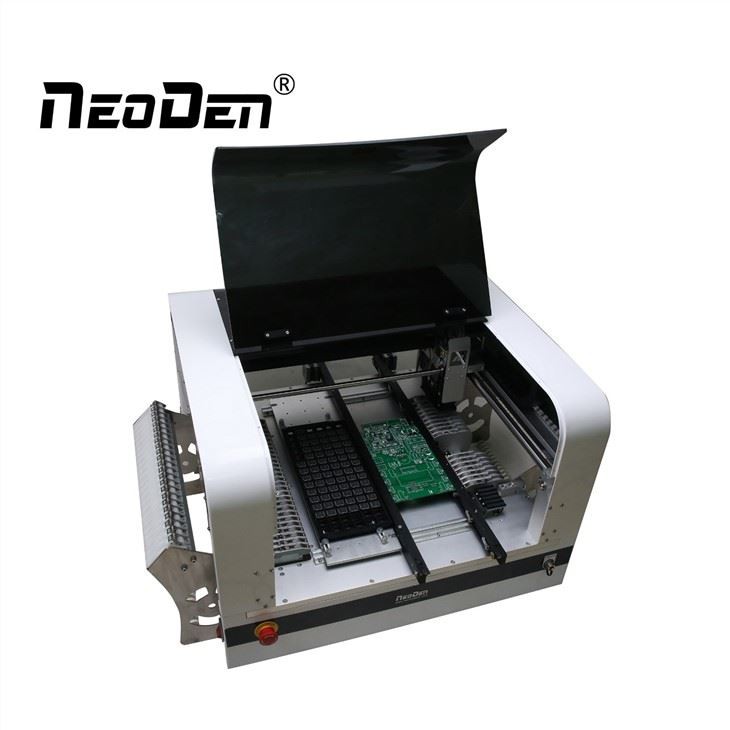

NeoDen4 SMT-maskinfabrikant er en 4-akset Windows-styret CNC med fire separate vakuumdyser, der hver er forbundet til sin egen vakuumpumpe.
Maskinen anvender et enkelt XY -koordinatsystem, der dækker hele hovedets bevægelsesområde, som er 310x500mm.
Med en opløsning på .01mm (10µm) og repeterbarhed på .02mm (20µm) kan ethvert XY -koordinat identificeres som placeringen af en føder,
starten på en række komponenter i en bakke eller kort tape, en fiducial eller det sted, hvor en komponent skal placeres på et printkort.
Specifikation
| Produktnavn | NeoDen4 SMT maskinfabrikant |
Maskinstil | Enkelt portal med 4 hoveder |
Placeringshastighed | 4000CPH |
Ekstern dimension | L 680*B 870*H 460 mm |
Maks. Gældende printkort | 290 mm*1200 mm |
Feeders | 48 stk |
Gennemsnitlig arbejdskraft | 220V/160W |
Komponentområde | Mindste størrelse: 0201 |
Største størrelse: TQFP240 | |
Max højde: 5 mm |
detaljer
Auto skinner
A. Støtte forbindes til konventionel transportør direkte.
B. Indstil fodringspositionen hvor som helst.
C. Monter let overlange brædder.
Fire dyser
Enhver størrelse dyse kan installeres
Designet i en ophængt, fuldt symmetrisk
Monter samtidig med 360 grader
Vision System
(kamera opad og nedad)
Udstyret med højhastighedsindustri CCD -kameraer
Meget forbedret placeringsnøjagtighed fra 0201 til BGA
Elektroniske foderautomater
8 mm tape-and-rulle fødere
Vedtager teknik til foderkorrektioner
håndtere op til 5 separate rør
Antal foderautomater
NeoDen4 kan rumme op til 48 8 mm tape-and-reel feeders på sine venstre og højre skinner, og alle størrelsesføder (8, 12, 16 og 24 mm) kan installeres i enhver kombination eller rækkefølge på venstre og højre side af maskine.
De elektriske foderautomater er billige, men sofistikerede mikroprocessorstyrede enheder parret vil tape tape skrællere. Derudover kan vibrationsfremføreren (inkluderet) klare op til 5 separate rør.
Mængden af plads, der er tilgængelig til bakkefødte komponenter og korte bånd, afhænger af den tilgængelige ejendom på bordet.
Ethvert område af bordet kan bruges til komponenter, der venter på placering, eller til tavlen under fremstilling.
Q1:Leverer du softwareopdateringer?
A: Kunder, der køber vores maskine, kan vi tilbyde gratis opgraderingssoftware til dig.
Q2:Er du et handelsselskab eller en producent?
A: Vi er en professionel producent specialiseret iSMT maskine, Pick and Place Machine, Reflow Ovn, Screen Printer, SMT Production Line og andre SMT Products.
Q3:Hvad er' forsendelse?
A: Disse er alle tunge maskiner; vi foreslår, at du bruger fragtskib. Men komponenter til reparation af maskinerne, lufttransport ville være fint.
