LED SMD Pick and Place Machine
Neoden4 førte SMD Pick and Place Machine Video
Neoden4 førte SMD -valg og placeringsmaskine
Funktion
Det enkelte hoved har fire uafhængigt kontrollerbare dyser.
Otte forskellige dysetyper er tilgængelige og kan kombineres i enhver kombination, der passer til din BOM.
Hver dyse har 12 mm kørsel i Z -aksen (for en maksimal komponenthøjde på 5 mm) med 360 grader af rotation.
Og hver dyse er nøjagtigt justeret i forhold til et CCD -kamera med høj opløsning, så du kan identificere både pluk og placere koordinater for alle dyser med et enkelt billede.
Dyserne er ikke billig støbt plast, men er præcisionsbearbejdet i Neoden -fabrikken fra et proprietært design og drevet af fire uafhængige interne vakuumpumper.
Specifikation
| Produktnavn | Neoden4 førte SMD -valg og placeringsmaskine |
|
Maskinstil |
Enkelt gantry med 4 hoveder |
|
Placeringshastighed |
4000cph |
|
Ekstern dimension |
L 680*W 870*H 460mm |
|
Max relevant PCB |
290mm*1200mm |
|
Feeders |
48 pcs |
|
Gennemsnitlig arbejdskraft |
220V/160W |
|
Komponentområde |
Den mindste størrelse: 0201 |
|
Største størrelse: TQFP240 |
|
|
Maks. Højde: 5 mm |
Detaljer
On-line dobbeltskinner
A. Support Connect til konventionel transportør direkte.
B. Indstil fodringspositionen overalt.
C. Montering af overlange tavler let.
Fire dyser med høj præcision
Enhver størrelsesdyse kan installeres.
Designet i en suspenderet, fuldt symmetrisk og høj grad af koblingsmåde.
Monter på samme tid med 360 graders rotation ved -180 til 180.
Vision System
(op-udseende og nedadgående kameraer)
Udstyr med CCD -kameraer med høj hastighed.
Meget forbedret nøjagtighed af placering fra 0201 til BGA.
Elektroniske foderstoffer
Vedtager teknik til fodringsfejlkorrektioner.
Designet i en suspenderet, fuldt symmetrisk og høj grad af koblingsmåde.
Vores service
1. Lever produktinstruktioner, YouTube-videotutorials, oplevet eftersalgsteknikere, 24 timers onlinetjeneste.
2. Med vores egen produktion og mere end 10 års erfaring inden for SMT-industrien kan vi give kunderne de mest omkostningseffektive produkter.
3. høj kvalitet/sikker materiale/konkurrencedygtig pris.
4. lille ordre tilgængelig.
5. Svar hurtigt.
Pakke

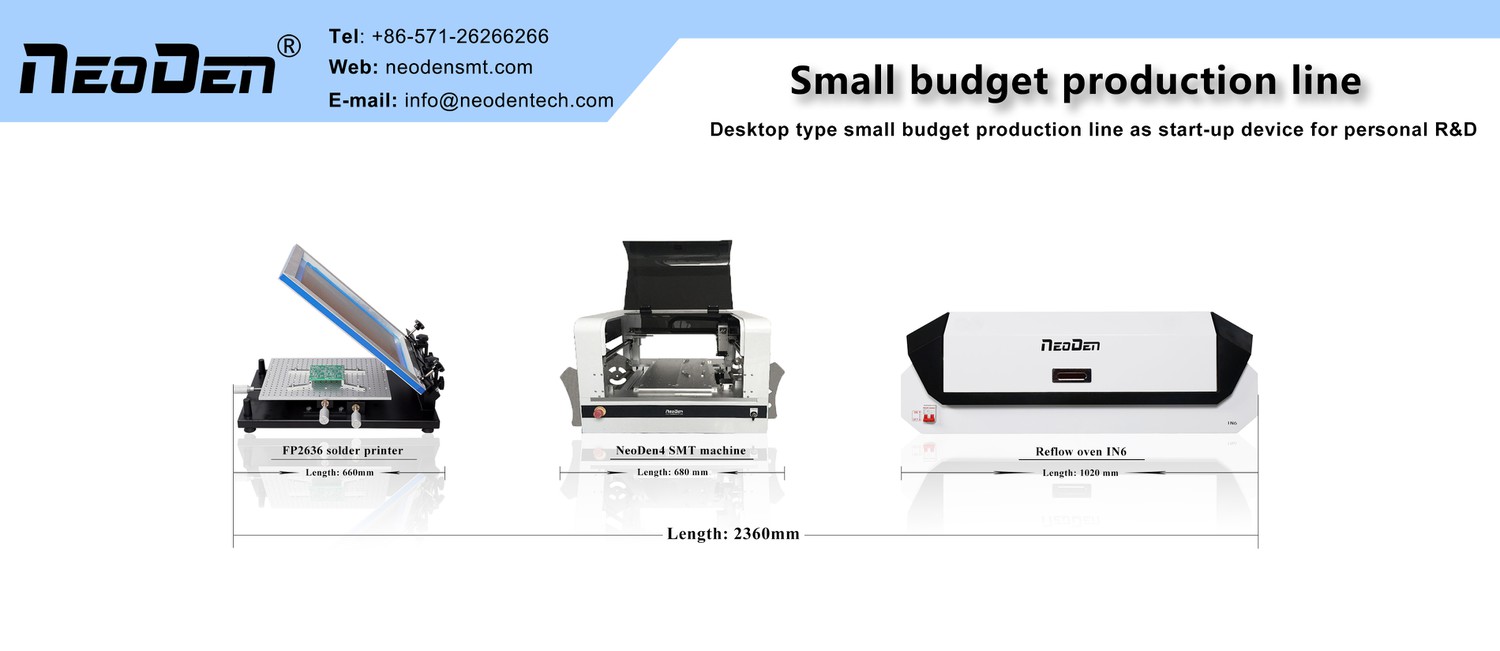

Sørg for en-stop SMT-samleproduktionslinje
Om os
fabrik
Certificering
udstilling
Hvis du har brug for, er du velkommen til at kontakte os!
FAQ
Q1. Hvad er placeringsnøjagtigheden af Neoden4?
- X/Y Axis Nøjagtighed: ± 0,02 mm
- Gentagelighed: ± 0,02 mm
Q2. Hvem er Neoden4 PNP -maskinen, der er velegnet til?
NEODEN4 er ideel til små til mellemstore produktionslinjer, laboratorier, prototypecentre og budgetbevidste virksomheder, der kræver høj præcision uden manuel arbejdskraft.
Q3. Leveres teknisk support?
Ja, vi tilbyder livslang teknisk support og gratis softwareopgraderinger via fjernhjælp.
Q4. Leverer du NEODEN4 -softwareopdateringerne?
Ja, alle kunder, der køber vores SMT -udstyr, har ret til gratis softwareopgraderinger.
Q5. Kræver Neoden4 Surface Mount Machine en luftforsyning?
Nej. Maskinen er udstyret med en intern vakuumpumpe og kræver ikke en ekstern luftforsyning.
