Pick and Place Machine Kit
■ Placeringshastighed op til 4.000 CPH
■ Mindste størrelse på 0201 til en største størrelse på TQFP240
■ Foderkapacitet på 48 stk. Foderautomater
NeoDen4 Pick and Place-maskinesæt har et øvre-kamera og et nedadvendt kamera, de viser plukkeprocessen med et high definition-billede. Multiplicer effektiviteten, mens du sikrer nøjagtighed.
Product Details ofPick and Place Machine Kit
Funktioner af NeoDen4 SMT Machine
NeoDen4 Pick and place-maskinesæt kommer i to basisversioner.
Basismodellen bruger magnetiske armaturer til at holde printkortet på plads, og skinneversionen har et automatisk fremføringssystem, der vil føre et bræt frem til den korrekte position og skubbe det samlede print tilbage til brugeren eller ud af bagsiden af maskinen lige ind i reflow-ovnen.
Det enkelte hoved rummer fire uafhængigt-kontrollerbare dyser. Otte forskellige dysetyper er tilgængelige og kan kombineres i enhver kombination, så de passer til din stykliste.
Hver dyse har 12 mm vandring i Z-aksen (for en maksimal komponenthøjde på 5 mm) med 360 graders rotation.
Og hver dyse er præcist justeret i forhold til et højopløsnings CCD-kamera, så du kan identificere både pluk- og stedkoordinater for alle dyser med et enkelt billede.
Dyserne er ikke billigt støbt plastik, men er præcisionsbearbejdet på Neoden-fabrikken ud fra et proprietært design og drevet af fire uafhængige interne vakuumpumper.
Specifikation
| Produktnavn | NeoDen4 Pick and place-maskinesæt |
|
Maskinstil |
Enkelt portal med 4 hoveder |
|
Placeringsrate |
4000 CPH |
|
Ekstern dimension |
L 680*B 870*H 460mm |
|
Max anvendeligt PCB |
290mm*1200mm |
|
Foderautomater |
48 stk |
|
Gennemsnitlig arbejdskraft |
220V/160W |
|
Komponentområde |
Mindste størrelse: 0201 |
|
Største størrelse: TQFP240 |
|
|
Max højde: 5mm |
Detaljer
On-dobbelt skinner
A. Støtte forbindes direkte med konventionel transportør.
B. Indstil foderpositionen hvor som helst.
C. Monter nemt overlange brædder.
Fire højpræcisionsdyser
Enhver størrelse dyse kan installeres.
Designet på en ophængt, fuldt symmetrisk og høj grad af koblingsmåde.
Monteres samtidig med 360 graders rotation ved -180 til 180.
Elektroniske foderautomater
Vedtager teknik til korrektion af fodringsfejl.
Designet på en ophængt, fuldt symmetrisk og høj grad af koblingsmåde.

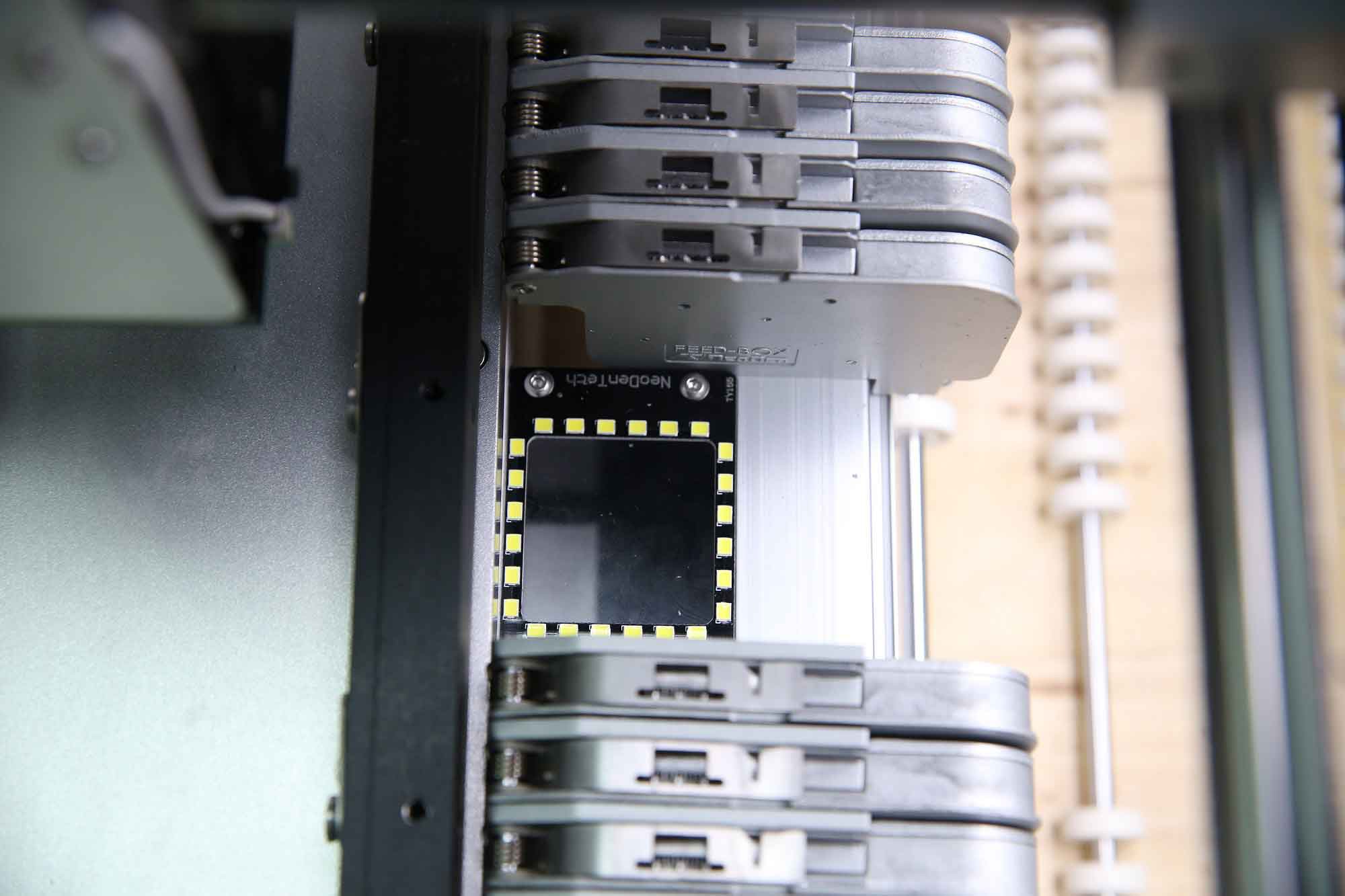

Synssystem
(op-ser og ned-ser kameraer)
Udstyr med højhastigheds industri CCD-kameraer.
Meget forbedret placeringsnøjagtighed fra 0201 til BGA.
NeoDen4 Pick and Place Machine Kit Video
Emballage & forsendelse
Emballage: Et stykke i en trækasse
Passende mængde til en eksport trækasse
andet pakketilbehør i almindelig
Kundekrævet pakning er tilgængelig
Forsendelse: med fly, sø eller ekspres
Leveringstid: omkring 15 ~ 30 dage efter ordredetaljer og produktion bekræftet.
pakke
Sørg for et-stop SMT-samleproduktionslinje
Om os
Fabrik
certificering
udstilling
Hvis du har brug for det, er du velkommen til at kontakte os!
FAQ
Q1. Hvornår kan jeg få prisen?
A: Normalt citerer vi inden for 8 timer efter, at vi har modtaget din forespørgsel.
Q2. Hvilken betalingsform kan du acceptere?
A: T/T, Western Union, PayPal osv.
Vi accepterer enhver bekvem og hurtig betalingsperiode.
Q3. Hvad er dit leveringstidspunkt?
A: Vores almindelige leveringsperiode er FOB Xiamen. Vi accepterer også EXW, CFR, CIF, DDP, DDU osv.
Vi tilbyder dig forsendelsesomkostningerne, og du kan vælge den, der er den mest praktiske og effektive for dig.
Q4. Hvad er dine produkter?
A: SMT maskine, AOI, reflow ovn, PCB loader, stencil printer.
Q5. Hvad er MOQ for dine produkter?
A: Normalt 1 sæt.
