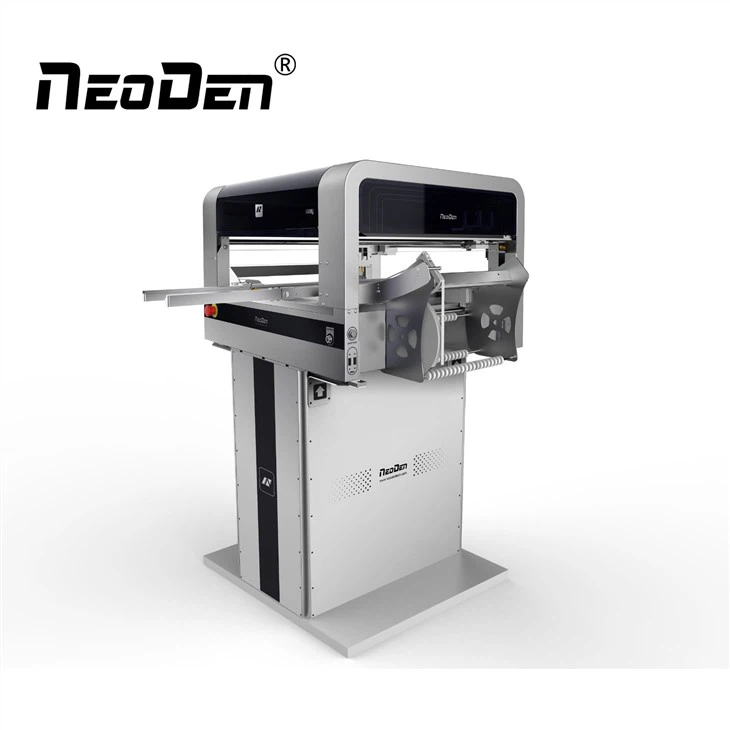

Pick And Place Bordplade
NeoDen4 Vælg og placer bordpladevideo
Funktion
Fjerde generations model NeoDen4 er NeoDen Techs uafhængige produkt med fuldstændig uafhængig intellektuel ejendomsret. Dens vision med høj præcision fik det til at skille sig ud i desktop pick and place -maskinområdet.
Denne manuelle dækker installation, opsætning, tilpasning og betjening af NeoDen4 pick and place -maskinen. Læs denne vejledning i sin helhed, før du arbejder på maskinen.
Specifikation
| Produktnavn | NeoDen4 Vælg og placer bordpladen |
Maskinstil | Enkelt portal med 4 hoveder |
Placeringshastighed | 4000CPH |
Ekstern dimension | L 680*B 870*H 460 mm |
Maks. Gældende printkort | 290 mm*1200 mm |
Feeders | 48 stk |
Gennemsnitlig arbejdskraft | 220V/160W |
Komponentområde | Mindste størrelse: 0201 |
Største størrelse: TQFP240 | |
Max højde: 5 mm |
detaljer
NEODEN uafhængig forskning og udvikling on-line dobbeltskinner:
Maskiner udstyret med det automatiske lasteskinnesystem kan rumme brædder fra til i bredde og længde.
Skinnesystemet muliggør automatisk fodring af printkort, automatisk justering af brættet med kameraet og automatisk udkastning fra maskinens forside eller bagfra.
Fire dyser med høj præcision
1. Enhver størrelse dyse kan installeres på et hvilket som helst af de fire steder i hovedet, så en enkelt maskine kan håndtere alle de nødvendige komponenter uden behov for dyseændringer.
2. monteringshovedet er designet i et ophængt, fuldt symmetrisk og høj grad af kobling måde, sikre det kan montere komponenter med større plads, mere skånsom og mere effektiv udstyret med fire høj præcision montering hoveder, montere på samme tid med 360 grader rotation ved -180 til 180.
Vision system
Det nedadgående kamera:
På hovedet bruges til præcis placering af foderautomater og PCB -placeringspunkter.
Kamera opad:
Hvis kameraet registrerer fraværet af en komponent, foretager maskinen op til to yderligere forsøg på at vælge en komponent, før du beder brugeren om yderligere instruktioner.
48 8 mm tape-and-reel feeders
De elektriske foderautomater er billige, men sofistikerede mikroprocessorstyrede enheder parret vil tape tape skrællere.
NeoDen4 kan rumme op til 48 8 mm tape-and-reel feeders på sine venstre og højre skinner, og alle størrelsesføder (8, 12, 16 og 24 mm) kan installeres i enhver kombination eller rækkefølge på venstre og højre side af maskine.
Vibrationsføderen (inkluderet) kan håndtere op til 5 separate rør.
Mængden af plads, der er tilgængelig til bakkefødte komponenter og korte bånd, afhænger af den tilgængelige ejendom på bordet.
Installation af føder og skræller
Føderne er installeret på de nederste skinner, og skrællerne er installeret på de øvre skinner. Hver er fastgjort med en enkelt unbrakoskrue og forbundet med et enkelt kabel.
Feederne er forbundet med 4-polede kabler og adresseres digitalt over en databus.
Det er derfor ligegyldigt, hvilken føder der er tilsluttet hvilken port - feeder -ID -koden bestemmer, hvilken feeder der skal aktiveres.
På den anden side adresseres skrælere med analoge effektsignaler. Derfor afhænger aktivering af en skræller helt af den to-benede port, som den er forbundet til.
Softwaregrænsefladen giver brugeren mulighed for at tildele forskellige kombinationer af skræller- og feeder -id'er, når det er ønsket at bruge en føder med et bestemt ID i en position, der svarer til et andet skrælnings -ID.
Noter
Maskinen starter en egenkontrol på 1-2 minutter efter opstart. Den kommer ind på operationssiden, når den er færdig.
Skal vente 1-2 minutter efter tænding af maskinen, monteringshovedet vil bevæge sig diagonalt og derefter gå ind i driftssiden.
Sluk, når softwaren er slukket, hvilket reducerer skaden på softwaren.
Q1:Er du et handelsselskab eller en producent?
A: Vi er en professionel producent, der er specialiseret i SMT -maskine, pick and place -maskine, reflowovn, skærmprinter, SMT -produktionslinje og andre SMT -produkter.
Q2:Hvad er' forsendelse?
A: Disse er alle tunge maskiner; vi foreslår, at du bruger fragtskib. Men komponenter til reparation af maskinerne, lufttransport ville være fint.
Q3:MOQ?
A: 1 sæt maskine, blandet rækkefølge er også velkommen.
