Introduktion af NeoDen n10P pick and place maskine

NeoDen N10P er en høj-ydeevne, let-at-og stabil pick and place-maskine baseret på den originale NeoDen10. Placeringshovedet er udstyret med 8 uafhængige dyser, som kan opnå høj-placering med høj hastighed med samtidig opsamling, ligesom den maksimale placeringshastighed kan nå 20.000 CPH. Den er udstyret med en 39-hullers fuldautomatisk dyseudskiftningsenhed. I mellemtiden kan den installere en stor indføringskapacitet på op til 80 båndfødere. Det vedtager importeret servodrev med slibeskruekonfiguration for i høj grad at sikre placeringsstabilitet og gentagen placeringsnøjagtighed.

Det er en omkostningseffektiv-placeringsmaskine, som du kan stole på.

Hvorfor vælge NeoDen N10P pick and place-maskine til overflademontering?

【Spring i effektivitet】8 monteringshoveder og fuldt lukket-sløjfekontrolsystem, maksimal hastighed op til 20.000 CPH.

【Super nøjagtighed】Placeringsnøjagtighed op til ±0,01 mm, udstyret med Dual Mark-kamera, Front Flying Camera og IC-kamera, især IC-kameraet understøtter automatisk kalibrering for at sikre nøjagtig placering af små komponenter.

【Super kompatibilitet】Understøtter PCB-størrelser op til 1500 mm x 450 mm, med udvidede transportbånd til at klare ultra-lange plader. Bredt udvalg af komponenter, flyvende kamera understøtter 0201-22mmx22mm, IC-kamera understøtter 0201-40mmx40mm, maksimal højde på komponenter op til 16mm.

【Fleksibel fodring】80 båndføderkapacitet, understøttelse af blandet brug af elektriske og pneumatiske fødere, og bakke- og rørføderstøtte for at imødekomme diversificerede produktionsbehov.

【Intelligent automatisering】Automatisk dyseskiftefunktion (39 dysepositioner) og automatisk dysehøjdekalibrering reducerer manuel indgriben markant og forbedrer produktiviteten og fleksibiliteten.

【Stabil og pålidelig】Dyselufttryksovervågning og unormal lufttryksaffjedring for at sikre stabil drift og undgå materialespild. Optimeret softwaredesign forbedrer brugervenlighed og stabilitet.

【Nem vedligeholdelse】Tilføj en kasse for at lette materialegenanvendelse.

NeoDen N10P Pick and Place Machine Video

Specifikation

Antal hoveder	8	Hastighed	20.000 CPH (maks.)
Positionsnøjagtighed	±0,01 mm	Kamera konfiguration	Dual Mark-kamera+Front Flying Camera+IC-kamera
Komponentområde	Flyvende kamera: 0201- 22 x 22 mm	PCB størrelse	Min.: 50 x 50 mm
	IC-kamera: 0201- 40 x40 mm		Max.: uden IC-bakke: 450 * 1500 mm
	Max Højde: 16 mm		Max.: med IC-bakke: 395 * 1500 mm
PCB tykkelse	0.2 - 3.5 mm	Foderkapacitet	Tape&Reel: 80 stk (33 for + 47 bag)
Automatisk dyseskift	Ja	Foderkapacitet	IC-bakke: 1
Støttestifter til at holde PCB	Valgfri	Magt	600W, enkeltfaset, 220V/110V, 50Hz/60Hz
Luftkilde	0,6Mpa-0,8Mpa	Flowhastighed	37 l/min
XY-drevtype	WON Linear Guide/THK Slibeskrue C5-2040	XY drevmotor	Panasonic A6 750W servomotor
XY Motion Feedback Control	SPM/IBG Magnetisk Lineær Encoder	Vægt	1.000 kg
Dimension	1289 x 1254 x 1386 mm	Pakningsstørrelse	1320 x 1290 x 1456 mm

Detaljer om NeoDen N10p SMT-maskine

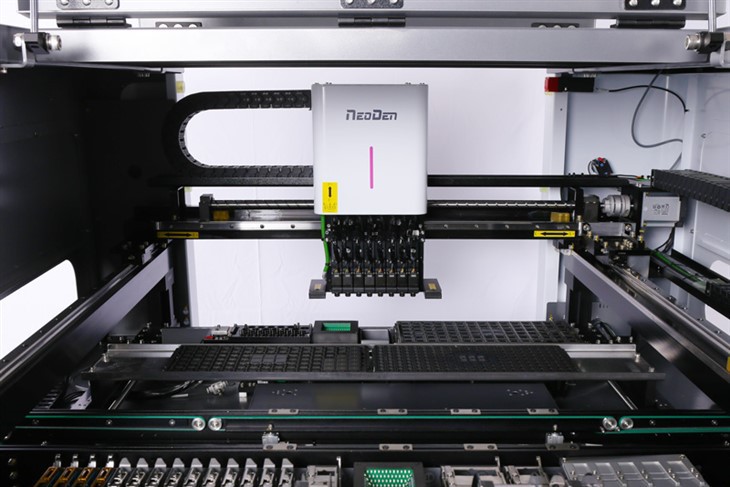

8 placeringshoveder

8 hoveder med fuldt lukket-sløjfekontrolsystem, der understøtter komponenterne samtidigt med en maksimal hastighed på 20.000 CPH.

Tape spolefremførere

Understøtter 80 båndfødere, 20 stavfødere og 60 bakkefødere

Tillader blandet brug af elektriske og pneumatiske foderautomater i samme foderbase.

Egen-udviklet flyvende kamera

For og bag med 2 fjerde generations højhastigheds flyvende kameragenkendelsessystemer, US ON-sensorer, 28 mm industriobjektiv.

Dysestation

Automatisk dyseskiftefunktion med39-hullers øger anbringelseshastigheden og fleksibiliteten enormt, reducerer arbejdsarbejdet.

Automatisk dysehøjdekalibrering

Automatisk kalibrering af dysehøjde,

arbejdskraft kan udnyttes effektivt.

Lufttryk automatisk inspektion

Unormalt lufttryk udløser anbringelsespause for at forhindre potentiel skade og spild af materialer.

Du er velkommen til at forhøre dig om yderligere detaljer og løsninger.

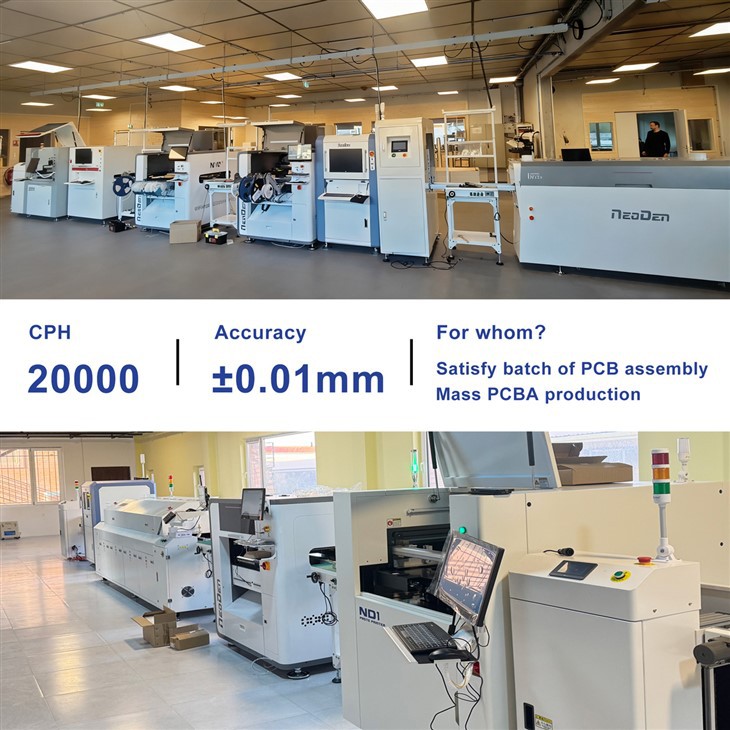

kundecase af NeoDen N10P
