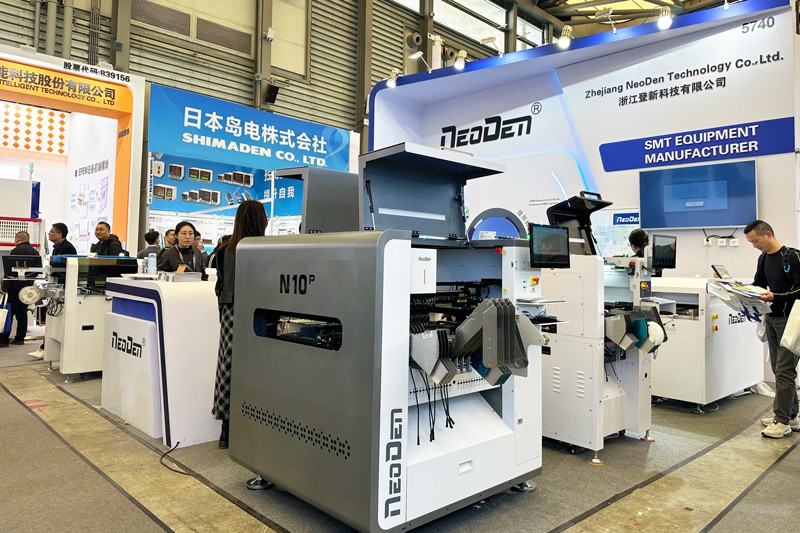

NeoDen N10P SMT maskine

Beskrivelse af NeoDen N10P Pick and Place Machine

NeoDen N10P pluk-og-placer-maskine er en høj-ydeevne, let-at-brug og stabil pluk-og-placer-maskine baseret på den originale NeoDen10.

Placeringshovedet er udstyret med 8 uafhængige dyser, som kan opnå høj-placering med høj hastighed med samtidig opsamling, ligesom den maksimale placeringshastighed kan nå 20.000 CPH.

Den er udstyret med en 39-hullers fuldautomatisk dyseudskiftningsenhed. I mellemtiden kan den installere en stor indføringskapacitet på op til 80 båndfødere.

Det vedtager importeret servodrev med slibeskruekonfiguration for i høj grad at sikre placeringsstabilitet og gentagen placeringsnøjagtighed.

Det er en omkostningseffektiv-placeringsmaskine, som du kan stole på.

Specifikation af NeoDen N10P



8 placeringshoveder

8 hoveder med fuldt lukket-sløjfekontrolsystem, der understøtter komponenterne samtidigt med en maksimal hastighed på 20.000 CPH.



Tape Reel foderautomater

Understøtter 80 båndfødere, 20 stavfødere og 60 bakkefødere, som opnår. Tillader blandet brug af elektriske og pneumatiske foderautomater i samme foderbase.



Egen-udviklet flyvende kamera

For og bag med 2 fjerde generations højhastigheds flyvende kameragenkendelsessystemer, US ON sensorer, 28 mm industriobjektiv, til flyvende skud og høj nøjagtighed genkendelse.

Dysestation

Automatisk dyseskiftefunktion med

39-hullers øger anbringelseshastigheden og fleksibiliteten enormt, reducerer arbejdsarbejdet.

Automatisk dysehøjdekalibrering

Automatisk kalibrering af dysehøjde, mandskab kan udnyttes effektivt.

Lufttryk automatisk inspektion

Unormalt lufttryk udløser anbringelsespause for at forhindre potentiel skade og spild af materialer.

Vi er i en god position, ikke kun til at levere dig højkvalitets PnP-maskine, men også den fremragende eftersalgsservice.

Godt-uddannede ingeniører vil tilbyde dig al teknisk support.

10 kraftfulde ingeniører efter-salgsserviceteam kan besvare kunders forespørgsler og forespørgsler inden for 8 timer.

Professionelle løsninger kan tilbydes indenfor 24 timer både hverdag og helligdage.

Hvis du har brug for det, er du velkommen til at kontakte os for mere information.

Om os

Hvis du har brug for det, så tøv ikke med at sende din forespørgsel.

FAQ

Q1. Hvilke komponenter kan NeoDen N10P automatiseret pick and place maskine håndtere?

A. Flyvende kamera : Understøtter komponenter fra 0201 til 22 x 22 mm
IC-kamera: Håndterer IC'er fra 0201 til 40 x 40 mm (maksimal højde: 16 mm)

Q2. Hvad er placeringshastigheden for NeoDen N10P SMT-maskinen?

A.Maksimal placeringshastighed: 20.000 CPH med 8 hoveder i lukket-sløjfekontrol.

Q3. Hvad er inkluderet i feederkapaciteten?

A. Op til 80 båndfødere (33 foran + 47 bag)
Understøtter blandede elektriske og pneumatiske foderautomater
Valgfri støtte til op til 20 stavfødere eller 60 bakkefødere

Q4. Hvad er de vigtigste funktioner i NeoDen N10P SMT-maskinen?

A. Automatisk dyseskifter med 39 åbninger for forbedret effektivitet
Triple vision system : Mark kamera + Flyvende kamera + IC kamera
Høj-præcisionsjustering med ±0,01 mm nøjagtighed
Dyselufttryksovervågning for at forhindre fejl og materialespild
Understøtter printkort op til 1500 mm lange med valgfri forlængelsestransportør

Q5. Hvilket PCB-størrelsesområde understøtter NeoDen N10P?

A. Minimum : 50 x 50 mm
Maksimum:
Uden IC-bakkeholder: 450 x 1500 mm
Med 1 IC-bakkeholder: 395 x 1500 mm
